Flex Inspect B

본문

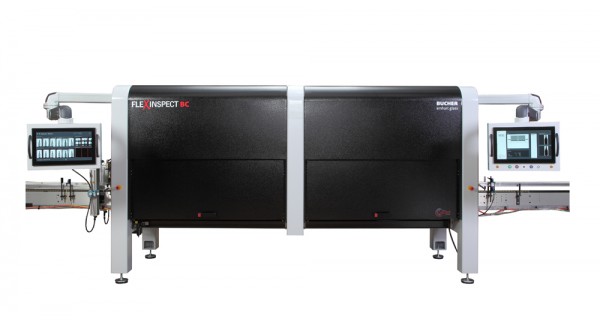

Flex Inspect B

유리병 검사 설비

우수한 품질의 Base/ finish 검사 시스템

Job change 부품이 불필요

개별적인 Servo Motor는 카메라, 렌즈, Belt handler가
빠르고, 정확하게 위치를 찾고 조절할수 있도록 해줌

모든 Job에 대하여 기계적인 Set-up과 검사에 대한
Set-up이 job data와 되어 있어 추후에 Job change가
정확하고 신속하게 이루어짐

수명이 긴 초광체 LED 조명을 사용하며, 고속,
고해상도의 카메라를 사용

Sealing surface 검사시에 Finish outer지름이
144 mm ( 5.670 inch) 까지 검사가 가능

하나의 Zone에서 다양한 검사가 이루어짐
(예: Base 부분 --> Base 검사와 Base stress
검사 수행)

Software爐 container의 위치 조정 가능

전세계에서 Vision (비접촉)으로 dip검사와 plug검사가
가능한 유일한 검사기

기본검사

Sealing surface

Base

Vision Mold number reading

추가 사양 검사

Base stress

Vision plug gauging

Vision Dip / Saddle

Wire edge - vision plug station에 장착하여 검사 수행

Bottom-up mold number reading

다음의 결점들을 감지
     1.Chips
     2. Lineovers
     3. Finish Blisters
     4. Knockouts
     5. Base blisters
     6. Fused glass
     7. Plunder pull
     8. Dirt
     9. Tramp glass
     10. Birdswings
     11. Seeds
     12. Flange finish
     13. Overpress
     14. Cords
     15. Choked neck
     16. Oval neck
     17. Spikes and Birdswings
     18. Dip finish
     19. Saddle finish

전기 : 230VAC, 3 phase / 50/60 Hz, 25 amps
(고객의 요구 하는 사양에 맞게 변경 가능)

Air 요구량 :

최소 : 3.5 bar ( 50 psi)

최대: 9.7 bar (140 psi)

최대소비량 : 0.8-0.85 cm³ / hour. ( 25-30 cfm)

검사 유리병 범위 :

동경 : 16-170mm (.625 - 7 inch)

높이 : 38-381mm (1.5 - 15 inch.)

Machine 속도 최대 : 600 bpm

* 실제적인 검사 속도는 유리병의 크기, 카메라 수량, 검사 항목에 따라 결정됨

Dimension

길이 2,000 mm ( 78.75 inch)

넓이 1,270mm (50 inch)

Conveyor위의길이
(Covers closed) : 1,303 mm(51.3 inch)
(Covers Open) : 1,569 mm ( 61.89 inch))
